November 2007 markeerde het begin van deze geschiedenis. Ik zocht een vervanging voor mijn Philips MMS203 PC speaker set in dat jaar nadat het niet meer aan mijn behoeften voldeed. Toen ik liedje wilde in mijn onderzoek, kwam de film in 2024.
Hans Vosman
| De werkbalk kan eenvoudig worden bevestigd. |
Vanwege de (lagere) kosten koop ik liever gebruikt materiaal in het recyclingcentrum voor zelfverbetering. Vaak overtreft de orde mijn verwachtingen. Er zijn echter momenten dat ik totaal verschillende meningen heb over een product dat, naar mijn mening, een zeer mooie goede reproductie heeft. De Cambridge Soundworks was aanvankelijk een teleurstellend goed. Helaas ontbraken de eerste schotelbakken en de voeding. Dit was echter niet echt een probleem want ik had nog steeds de Philips MMS203 bakjes en ik had een betrouwbare voeding. In de muziek audio, was het ronduit teleurstellend dat de Cambridge Soundworks me teleurgesteld. Het probleem was meer met de goedkope behuizing dan de elektronica. Met een kleine hoeveelheid begon alles te trillen en te rommelen, en er was geen muziekplezier. Deze versterkers werden mijn gloednieuwe testsetup nadat ik de behuizing had verwijderd. Ik had toen een krachtig, lichtgewicht en eenvoudig controlesysteem met een groot potentieel. De bas en de satelliet luidsprekers ontvangt u 22W en 2x11W van het TDA1554Q apparaat.
een ander systeem
Ik wilde een nieuwe soundbox maken ongeveer zeventien jaar later zodat ik muziek kon spelen in mijn appartement op het werk. Een Philips AD7063 toespraak was aanwezig in twee spraakdozen. Hoewel de twee dozen veel ruimte nodig hebben met een versterker en draad, was de geluidsweergave heerlijk prima. In wezen, nooit geschikt voor gebruik op mijn bureau. Daarom leek een alles-in-één optie mij veel nuttiger. Om de soundbox te bouwen, wilde ik zoveel mogelijk materialen hergebruiken (dus wilde ik geen nieuwe componenten kopen). Uiteindelijk kocht ik alleen een beveiligingsnetwerk voor de subwoofer.
Bouwen
 |
|

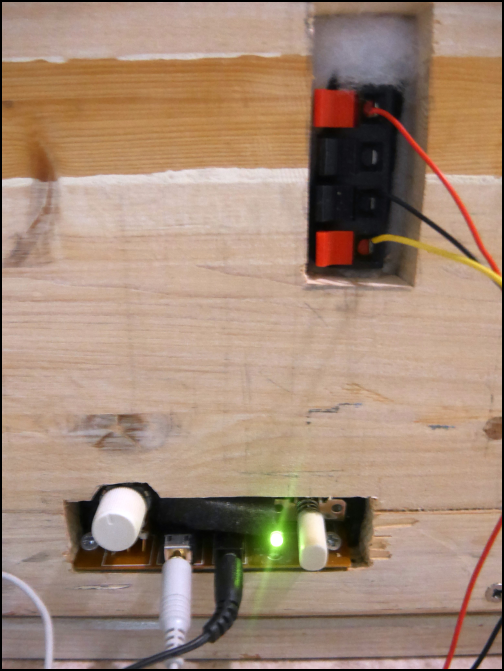

Onder de niveauknop, boven de link voor de satellietluidsprekers. |
Ik beschouw het als uniek dat ik restanthout van eerdere projecten gebruikte om het subwoofer kabinet te maken. Dit geldt ook voor de hergebruikte componenten, waaronder de Harman Kardon HK695 subwoofer (5 inch ) luidspreker, de ingebouwde Cambridge versterker print, de originele Cambridge connectoren, de aan/uit schakelaar, de volume controller en de voeding aansluiting. Deze onderdelen kunnen ook gekocht worden in elektronica winkels.
Mijn Zwitserse Z4 satellietluidsprekers spelen de hoge en midtonen. Hoewel de Cambridge versterkerdruk een versterking heeft voor satellietluidsprekers, is deze uitbreiding niet altijd noodzakelijk voor de subwoofer. En dat geeft een nauwkeuriger audioweergave.
De grootte controller, de aan/uit wisseling, de luidsprekerconnectoren en de print van de originele Cambridge componenten kunnen op het linker zijpaneel worden geïnstalleerd.
Omdat het cruciaal is dat de lijm een kans heeft om te drogen, heeft het enige tijd gekost om de subwoofer overheid te bouwen. Een deel van mijn beslissing met betrekking tot de grootte was de keuze van hout, die een aantal boekenplanken (groenhout) die 21 cm breed waren, die 21 cm (b) x 28 cm (d) x 28 cm (h ).
De kabel van de satellietluidsprekers kan gemakkelijk op het zijpaneel worden aangesloten omdat deze zo gepositioneerd is. Het is mogelijk om de resterende zijpanelen te schroeven. Op dit bord bevinden zich ook de Cambridge Soundworks componenten. Ten slotte zijn het nieuwe luidsprekernetwerk en de HK695 woofer speaker gemonteerd op de voorkant van de subwoofer kast. Het hout veranderde uiteindelijk in planken en balken na veel snijden en reflectie. Er zijn gaten gemaakt om de koorden te verbinden.
In theorie kan een grotere luidspreker een betere basweergave bieden, maar mijn ontwerp is ontworpen voor kleinere stukken werk (tot 20 m2) in een kleinere ruimte (ongeveer 20 m2).
 |

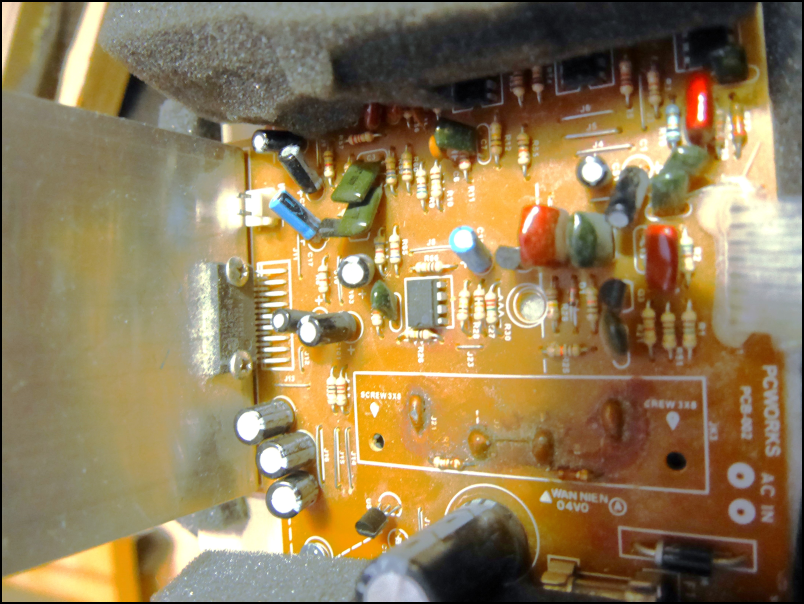

| Het koelaspect en Cambridge Soundworks versterker zijn afgedrukt. |
Lijm
 |
|
| Onder de niveauknop, boven de link voor de satellietluidsprekers. voeding, een aan/uit schakelaar, en een 3. 5mm jack link |

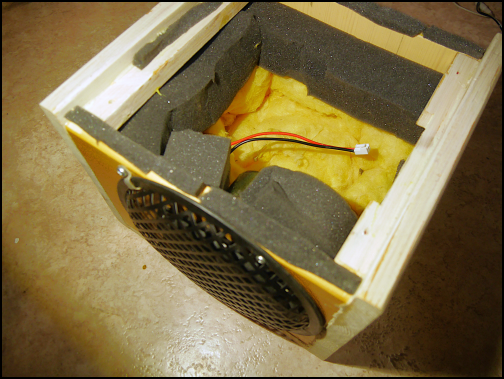

Om een robuuste overheid te creëren, heb ik 8 mm zware deuvels en bouwlijm gebruikt. Hoewel ik dat soort lijm had, is bouwlijm niet altijd nodig. Dit soort lijm vult zich. Gebruik houtlijm als je niet bekend bent met het bouwen van lijm omdat het erg rommelig kan zijn om het verkeerd te gebruiken. Ik lijmde de ramen geleidelijk tot ik een goede soundbox had. Ik heb het interieur van de doos voorzien van de resterende isolatiematerialen en zacht schuim uit de verpakkingsmaterialen.
De enige toevoeging, het luidsprekerrooster, bleek erg groot te zijn, maar het past precies even groot als de reeds bestaande schroefgaten van het frontpaneel. Ook de plaats waar de subwoofer voorkomt, is hierin opgenomen. Vergeet niet om dit te koppelen aan de bas.
Om het geval zo trillingsvrij mogelijk te maken, wordt op de gedrukte printplaat goed zakmateriaal gebruikt. Het is cruciaal dat de kast strak wordt gemonteerd omdat een subwoofer kan beginnen te schudden. Een rammelende slaapkamer verstoort luisterplezier.
Het signaaldisplay is direct verbonden met de subwoofer. Daarnaast worden er Cambridge Soundworks stukken geplaatst. De satellietluidsprekers zijn aangesloten op een 3,5mm bob plug, en de output bericht wordt geleverd via deze connector.
Ik heb het nieuwe luidsprekernetwerk en de 5-inch Harman Kardon woofer speech aangesloten op het frontpaneel van de baskast. Bevestig de subwoofer en de signaalprint zonder te vergeten.
Verschillende vormen van architectuur
In theorie is elke andere geschikte versterkerprint (of ontwerp) mogelijk. Een display gebaseerd op drie TDA2030 ic’s zou een optie voor mij zijn. Maar ik had toen geen symmetrische energievoorziening vanwege dit idee.
Het voordeel van het installeren van een versterker is dat de componenten veel beschermd zijn bij het drukken. De hogere temperatuur van de kast kan toenemen met meer vermogen, wat een nadeel is. Wanneer de koelplaat extreem populair wordt, is de koeling ongepast. Indien nodig moet de koelschaal buiten de spraakbox worden geplaatst en/of meer ventilatie worden gegeven.
Deze set, dat is 2. 1, bestaat! Het nummer wordt nu veel duidelijker weergegeven!
